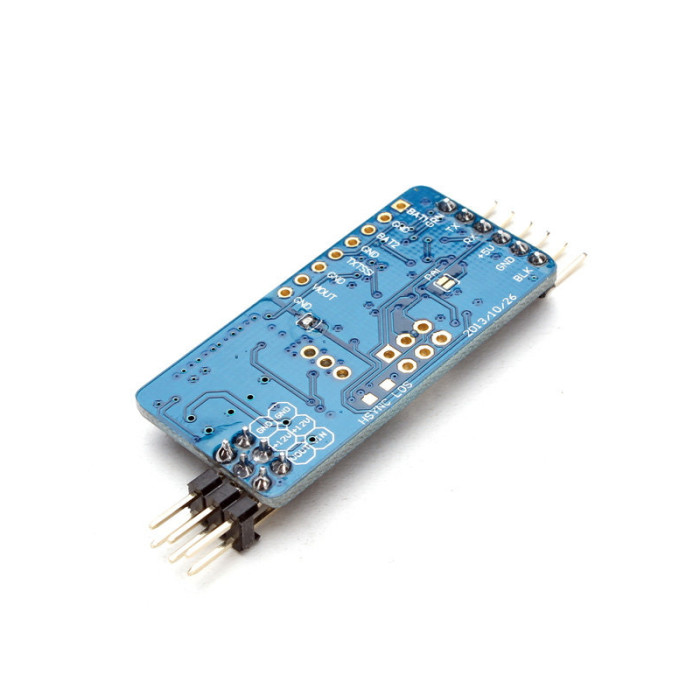

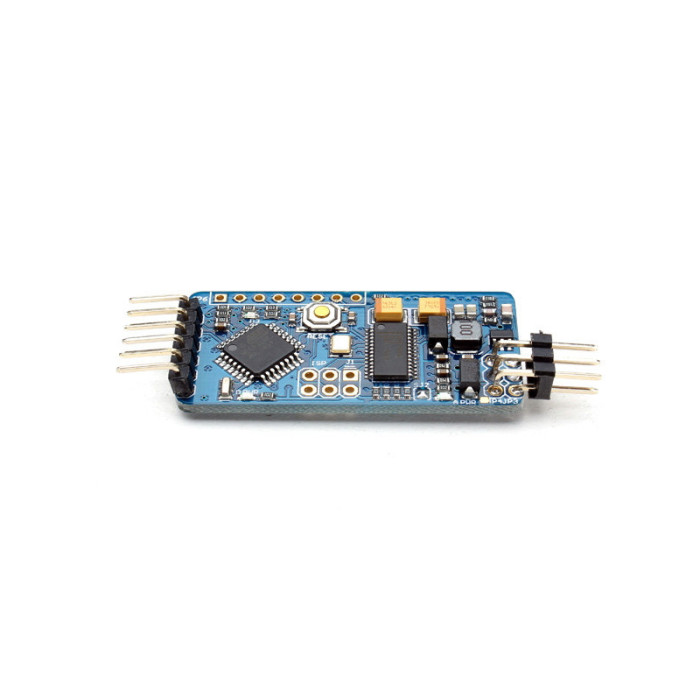

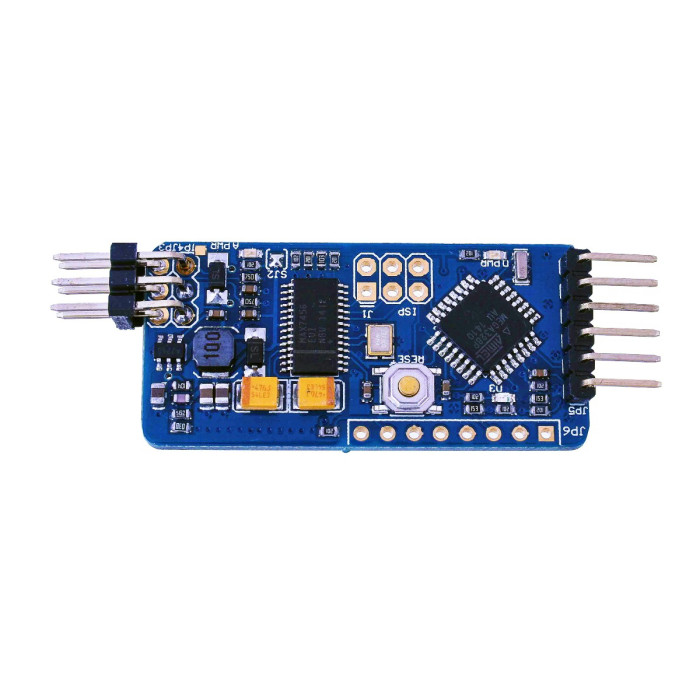

Модуль Ardupilot MinimOSD (не оригинал)

Данный модуль Minim OSD - это простой и удобный способ организовать вывод данных телеметрии на FPV видеотрансляцию, через монитор или очки. Основан на управляющем чипе ATmega328P со встроенным Arduino загрузчиком. Для вывода OSD (On-screen display) используется одноканальная монохромная микросхема MAX7456. На плате для большей помехоустойчивости и противостояния наводкам по питанию реализовано раздельное питание двух этих микросхем, но при необходимости всю плату можно питать только от 5-ти Вольт с входа телеметрии (для этого нужно запаять перемычки на двух сторонах платы).

Данный модуль подходит для таких контроллеров как: ArduPilot (APM, Hawk), Naze32, Flip 32, CCD3, MultiWii и др.

Для прошивки и настройки нужно подключить Minim OSD к компьютеру с помощью любого доступного USB-UART TTL конвертера.

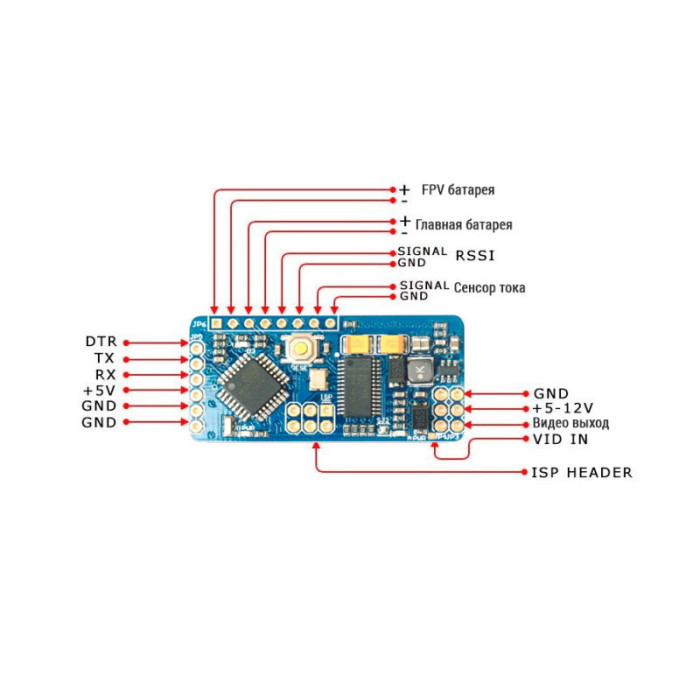

Особенности:

• UART вход (FTDI-совместимый)


• Стандартный 6-пиновый ISP интерфейс


• Две независимые разводки питания на две микросхемы с LED индикацией на каждую часть


• Две перемычки для объединения независимых питающих частей в одну


• Регулятор тока +5V 500mA со входом до +12Вольт


• Перемычка для запайки для использования PAL системы

Характеристики:

• Управляющий контроллер: ATmega328P с Arduino bootloader


• Микросхема OSD: MAX7456


• Размеры: 17мм x 43мм (60мм с разъемами) x 7.6мм

Комплектация:

• Модуль OSD - 1 шт

Дополнительно необходимо:

• Полётный контроллер с 5V-совместимым UART-ом - 1 шт
