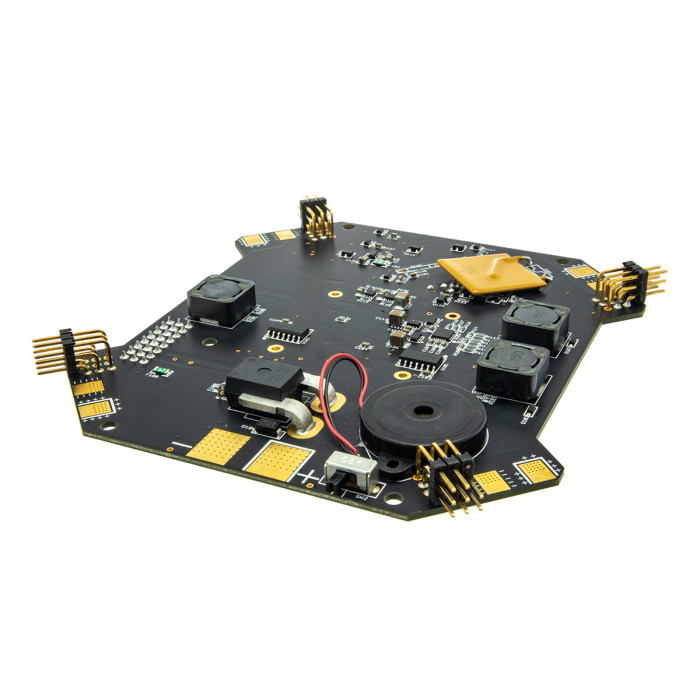

Плата контроллера HEX KORE для мультикоптеров

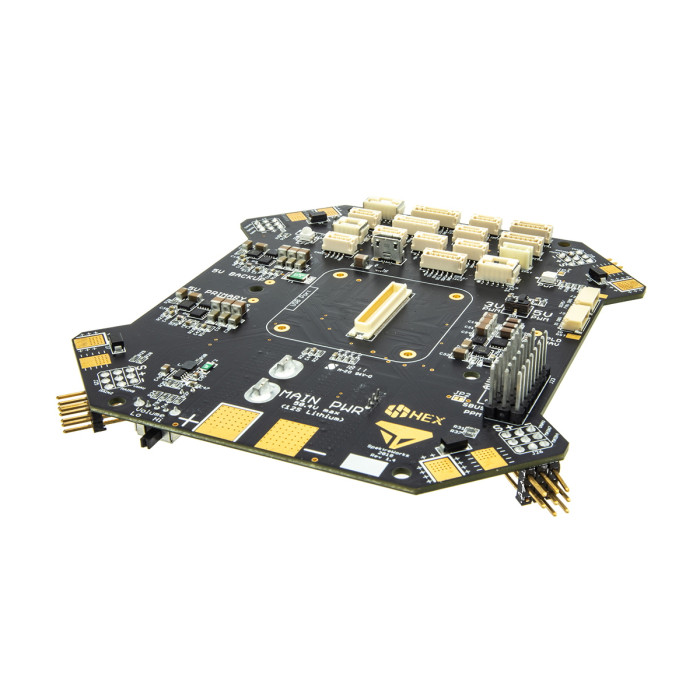

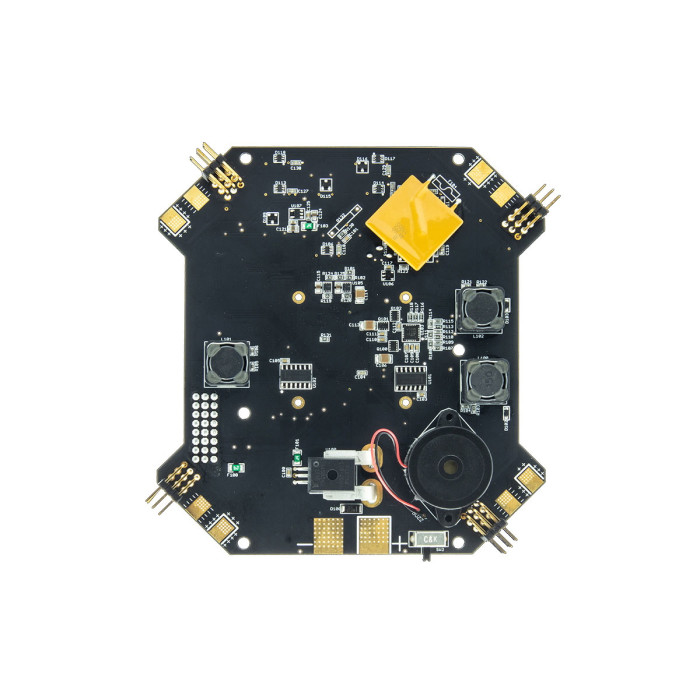

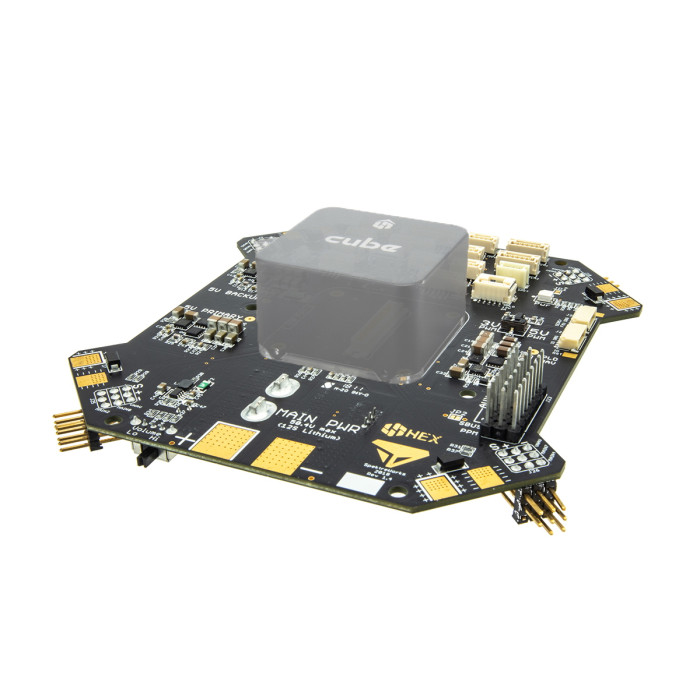

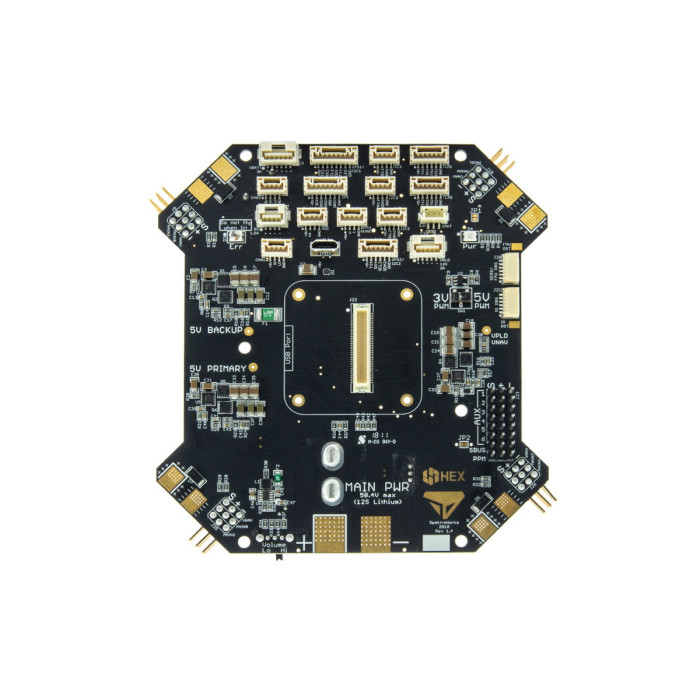

Плата контроллера HEX KORE - основная интерфейсная плата со встроенным разветвителем питания и стабилизаторами. Эта плата - идеальный вариант для сборки профессионального квадро- гекса- или октокоптера на основе контроллеров HEX CUBE и прошивки ArduPilot. На плате разведены все линии для удобного подключения регуляторов двигателей, телеметрии, видеосистемы, навигационных GPS и оптических модулей, бортовых огней и другой периферии. Используется на больших БПЛА с количеством двигателей от 4 до 8 штук.

Плату полетного контроллера HEX KORE для квадрокоптеров и другие комплектующие и системы стабилизации ProfiCNC для дронов и другой роботизированной техники можно купить в Украине с официальной гарантией.

Особенности:

• Поддержка батарей Li-Pol до 12S (50.4 В) включительно


• Продолжительный ток через плату до 140А (280А в пике)


• Встроенные датчики тока и напряжения для контроля за батареями


• Линии питания и сигнала для моторов удобно расположены по углам


• Выделенная 12В линия для бортовых огней по углам платы


• Встроенный распределитель питания


• Резервирование питания критических узлов полёта


• Разъёмы потребителей имеют самовосстанавливающиеся предохранители


• Индикация корректного питания


• Встроенный зуммер (пищалка) с регулировкой громкости


• Отладочные интерфейсы для модуля полётного контроллера


• Коннекторы реализуют максимальный потенциал контроллеров CUBE


• Защита от замыкания линий управления двигателями на землю


• Удобная установка уровней сигнала (3.3/5 В) для управления двигателями


• Совместима с коннекторами от стандартных интерфейсных плат от ProfiCNC

Характеристики:

• Напряжение питания: 14-50,4 В


• Максимальный продолжительный ток: 140 А


• Встроенный стабилизатор напряжения: 5 В 1,5 А; 12,2 В 2 А


• Выходы питания для регуляторов оборотов: 4


• Монтажные отверстия: 60х110 мм


• Размеры: 108,7х116,7х20 мм


• Вес: 79 г (без ПК)

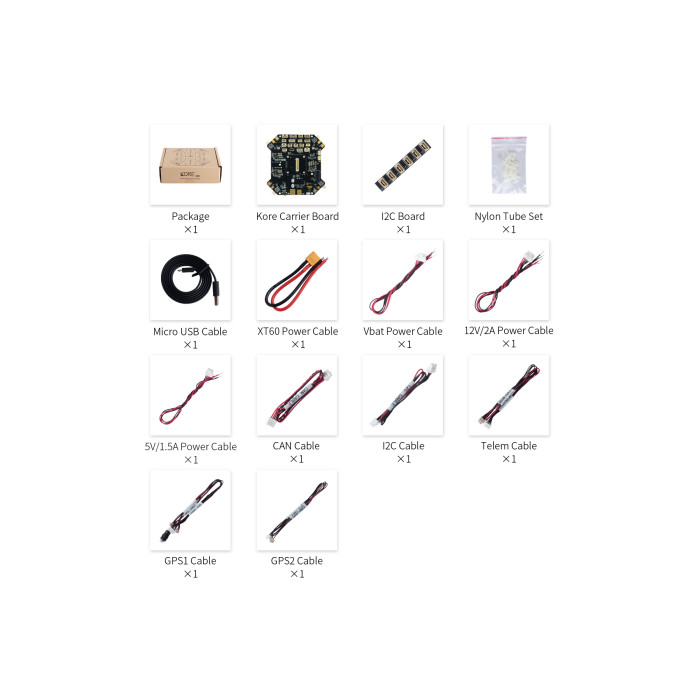

Комплектация:

• Интерфейсная плата - 1 шт


• Плата мультиплексора I2C - 1 шт


• Нейлоновые стойки - 1 к-кт


• Кабель USB-MicroUSB - 1 шт


• Кабель питания XT60 - 1 шт


• Кабель подключения к линии Vbat - 1 шт


• Кабель подключения к линии 12В/2А - 1 шт


• Кабель подключения к линии 5В/1,5А - 1 шт


• Кабель подключения к линии Vbat - 1 шт


• Кабель подключения к шине CAN - 1 шт


• Кабель подключения к шине I2C - 1 шт


• Кабель подключения к шине телеметрии - 1 шт


• Кабель подключения GPS1 - 1 шт


• Кабель подключения GPS2 - 1 шт

Дополнительно необходимо:

• Модуль полётного контроллера - 1 шт
