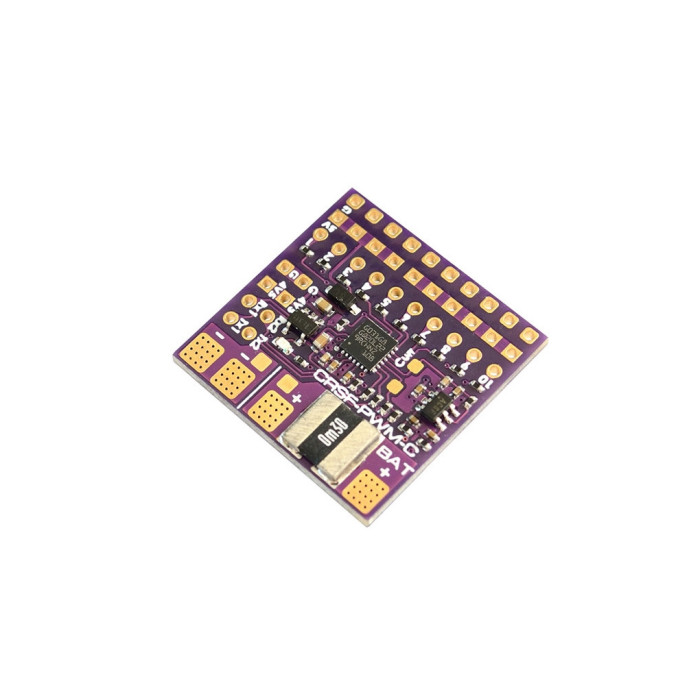

Конвертер радиоуправления Matek CRSF-PWM-C

Преобразователь/конвертер Matek CRSF-PWM-C на 10 каналов предназначен для приёма сигнала CRSF (протокол Crossfire) и позволяет подключать 10 PWM устройств (например, сервоприводов, ESC). Кроме того, конвертер имеет настраиваемый PWM частотный выход, встроенный датчик тока 90А и функцию Failsafe. Значения бортового датчика тока включаются в телеметрию CRSF и отправляются на подключенный передатчик. На плате так же находится два порта UARTs для подключения приёмника и GPS (выход NMEA), который затем передаёт координаты вместе с телеметрией Crossfire. Плата НЕ включает в себя BEC на 5V, поэтому рассчитана на питание от источника 5V (например, от ESC или внешнего BEC).

Особенности:

• Совместимость: только с приёмниками протокола CRSF


• Поддержка любых приёмников протокола CRSF (включая 433MHz, 868MHz, 915MHz, 2.4GHz)


• Встроенный датчик тока


• Настраиваемые шкала датчика тока и Vbat


• Автоматическая установка значения Failsafe


• Возможность обновления прошивки


• Нет встроенного BEC

Характеристики:

• Кол-во PWM (ШИМ) выходов: 1-


• Настраиваемая частота PWM: 50/100/160/330/400Hz (по умолчанию 50Hz)

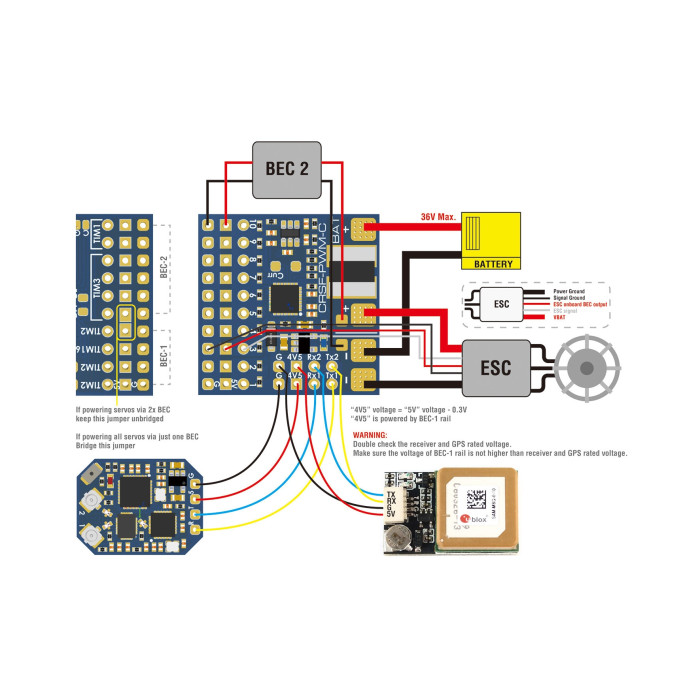

• Порты UARTs: 2 (для приёмника и GPS)


• ID телеметрии: RxBt, Curr, Capa, Bat%, GPS, GSpd, Hdg, Alt, Sats


• Макс. датчик напряжения аккумулятора: 36V (встроенный делитель напряжения 1K:10K)


• Датчик тока: 90А непрерывный / 220А пиковый, шкала тока = 150 по умолчанию


• Номинальное напряжение: 4 ~ 9V при 5V


• Номинальное напряжение: 0 ~ 36V при BAT+


• Встроенный BEC: нет

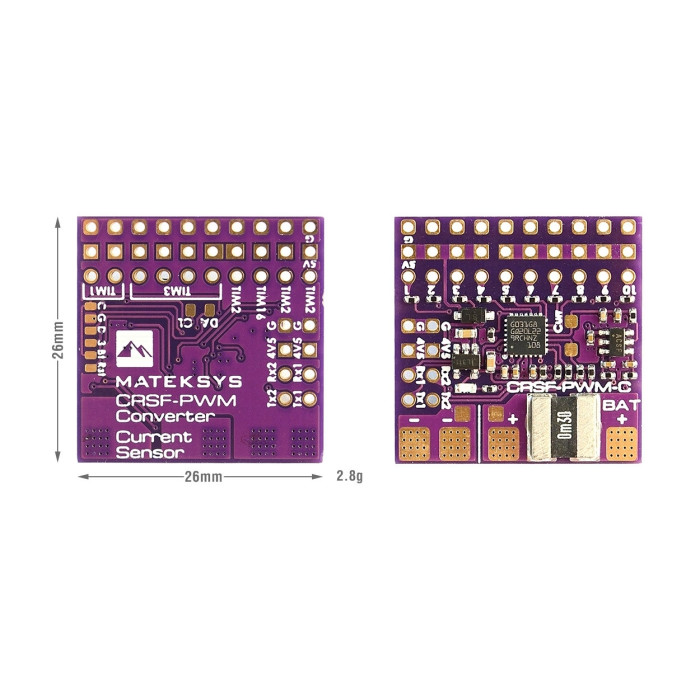

• Размеры: 26 x 26


• Вес: 2.8г

Комплектация:

• Конвертер - 1 шт

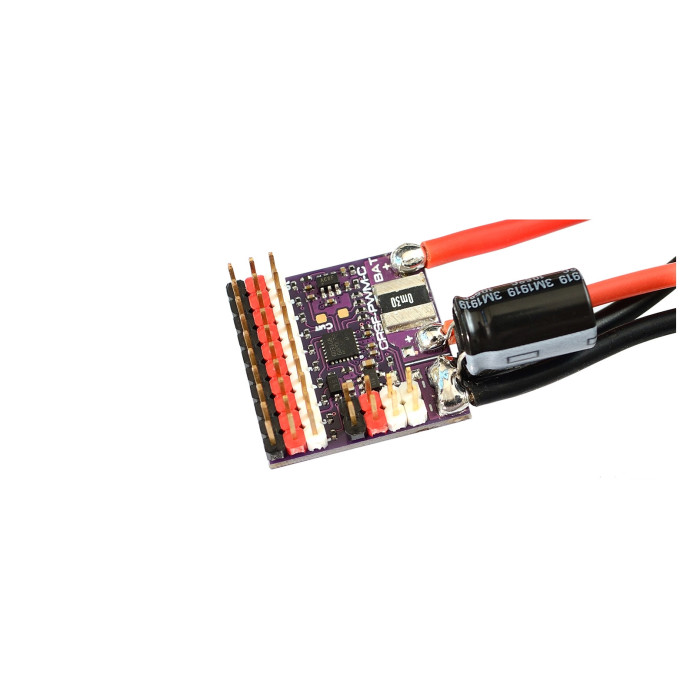

• Конденсатор с низким ESR - 1 шт
