Модемы Mayatech RFD900A 1 Вт комплект телеметрии

Модемы Mayatech RFD900A 1 Вт комплект телеметрии

Новое в модели:

• Новый процессор: ARM 32 bit


• Передача данных по воздуху: до 500 кБит/с


• Аппаратное шифрование AES (полностью работает)


• Проброс PPM с пульта (важно, PPM должен иметь уровни 3.3 В) и получение телеметрии одновременно.


• Полная защита от статики и фильтрация каждого порта ввода-вывода.


• Реализована оригинальная прошивка SiK с поддержкой связи Точка-Точка и множественное подключение.


• Асинхронное вещание "мульти-точка" (пока в бета-версии)

Основные особенности:

• Дальнобойная: >40 км в зависимости от антенн и настроек радиоканала: рекордом стало 80 км в прямой видимости.

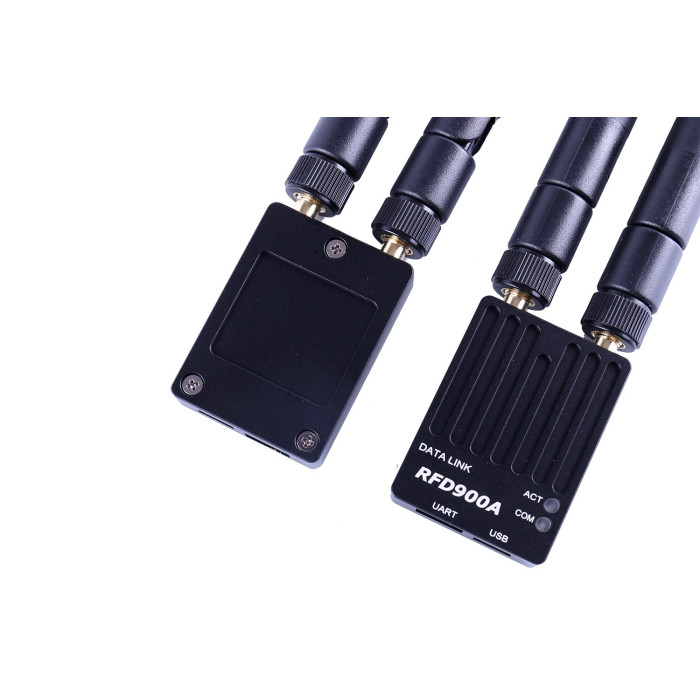

• 2 x RP-SMA ВЧ коннектора в Диверсити.


• 1 Ватт (+30dBm) мощности на передачу.


• ФНЧ на передачу (не шумит на побочных каналах).


• > 20dB малошумящий усилитель приёма.


• ПАВ-фильтр на приёме.


• Реализована прошивка SiK и Multipoint SiK, легкая в настройке и возможно обновление в поле.


• Маленький и лёгкий.


• Совместим с 3DR / Hope-RF радиомодемами.

• ВЧ: 2 x RP-SMA


• Последовательный порт: Логические уровни TTL (+3,3 В)


• Питание: 5В, около 800 мА максимально импульсно (при настройке максимальной мощности передачи)


• Порты ввода-вывода общего назначения: 6 шт (поддерживается цифровой интерфейс, АЦП, ШИМ).

Программные решения:

Программные решения имеют открытый исходный код и называются "SiK". Они были портированы для поддержки новой процессорной архитектуры на 32-битном ядре ARM. Загрузочный интерфейс также доступен для будущих разработок и обновления прошивки через последовательный порт.

Большинство настроек изменяется с помощью AT-команд (модуль на земле имеет префикс команд AT, модуль удалённый - RT, т. е. напрямую подключаться для изменения настроек - не надо), таких как бодрейт, рабочая частота, мощность и т.д.
Также реализована поддержка настройки радиомодемов из APM Planner.

Настройки по умолчанию: 57600 бод, 8/N/1, и 64 кБит передачи скорости в воздухе (полезная нагрузка + служебная информация + данные для коррекции ошибок).

Особенности:

• Помехоустойчивость путем псевдослучайно перестройки частоты (FHSS)


• Прозрачный последовательный порт (UART)


• Может соединение "точка-точка", или "мультиточка"


• Настройка с помощью AT-команд для наземного модуля и RT-команд для набортного


• Управляемый пользователем системный и воздушный битрейт


• Механизмы коррекции ошибок, Пакетирование протокола MavLink (по желанию пользователґ)


• Передача в MavLink статуса радиоканала (RSSI и уровень шума с базовой и набортной станции)


• Автоматическое переключение антенн в Diversity режиме в реальном времени


• Автоматическое уменьшение времени в режиме передачи для защиты от перегрева

Характеристики:

• Честотный диапазон: 902 - 928 МГц


• Выходная мощность: 1Вт (+30 dBm)


• Шаг регулировки выходной мощности: 1dB

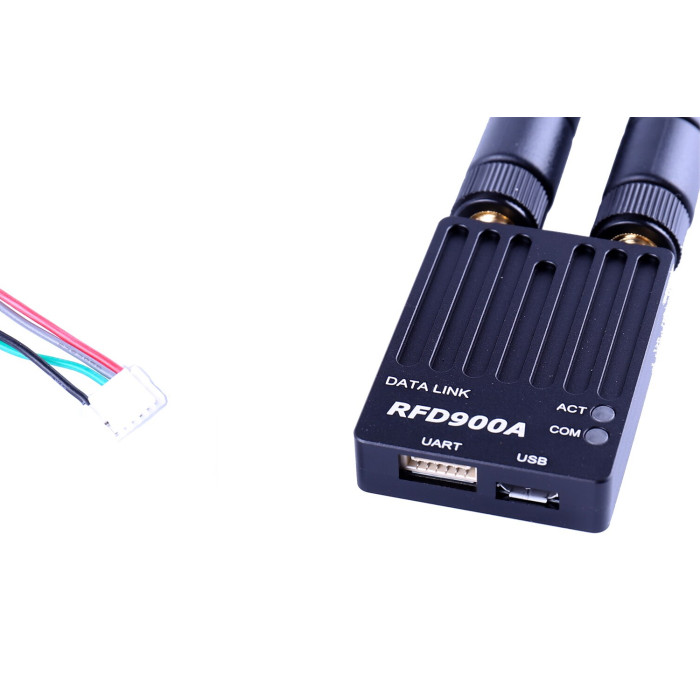

• Интерфейсы: UART (3.3В), 6 GPIO (АЦП, ШИМ, Цифровые пины)

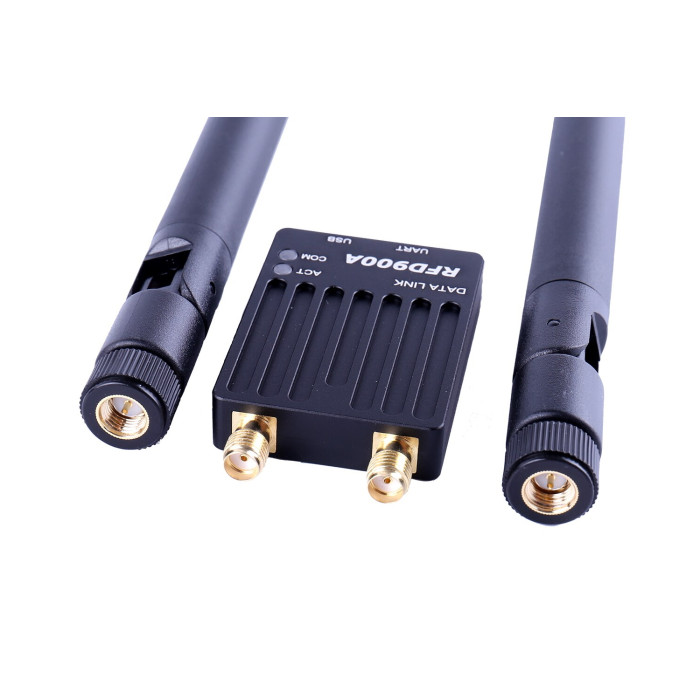

• Интерфейсы ВЧ: RP-SMA Jack


• Скорость передачи данных по воздуху: 4, 8, 16, 19, 24, 32, 48, 64 (по умолчанию), 96, 128, 192,250 и 500 кбит/с


• Скорость UART: 9600, 19200, 38400, 57600 (по умолчанию), 115200, 400000, 921000 бод


• Чувствительность приёма: >121 dBm при низкой скорости передачи данных


• Монтаж: М2.5 х3 + 3 точки пайки


• Напряжение питания: 5 В (3,5 - 5,5 В)


• Ток потребления: прибл. 800мА при максимальной мощности


• Диапазон температур: -40 - +85 °C


• Размер: 57х30х12,8 мм (с учетом экрана, радиатора и коннекторов)


• Вес: 14,5 г

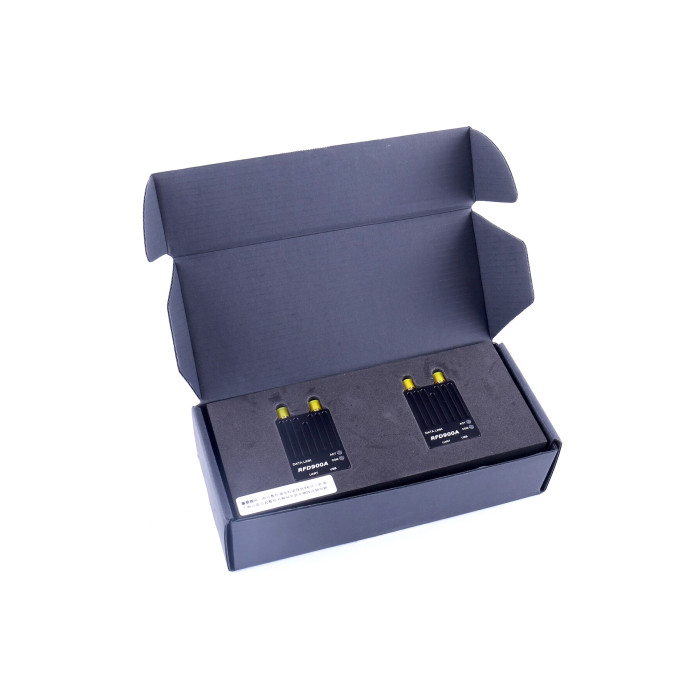

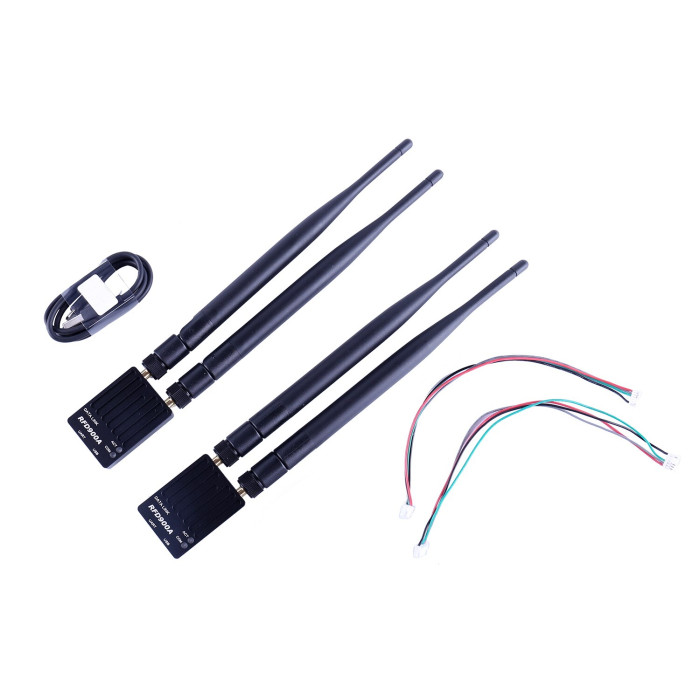

Комплектация:

• Радиомодуль - 2 шт


• Антенны "Диполь" - 4 шт


• Кабель USB-MicroUSB - 1 шт


• Кабель сигнальный под пайку - 1 шт
