Модуль OSD Ardupilot Micro MinimOSD (не оригинал)

Микро версия модуля OSD телеметрии MinimOSD. При размере в 15х15мм, данная плата имеет все те же самые функции, что и ее больший аналог. Подходит для мини легких систем таких как 250-й класс квадрокоптеров. Идет уже с предустановленной прошивкой KV Team и работает с CleanFlight с минимальными настройками.

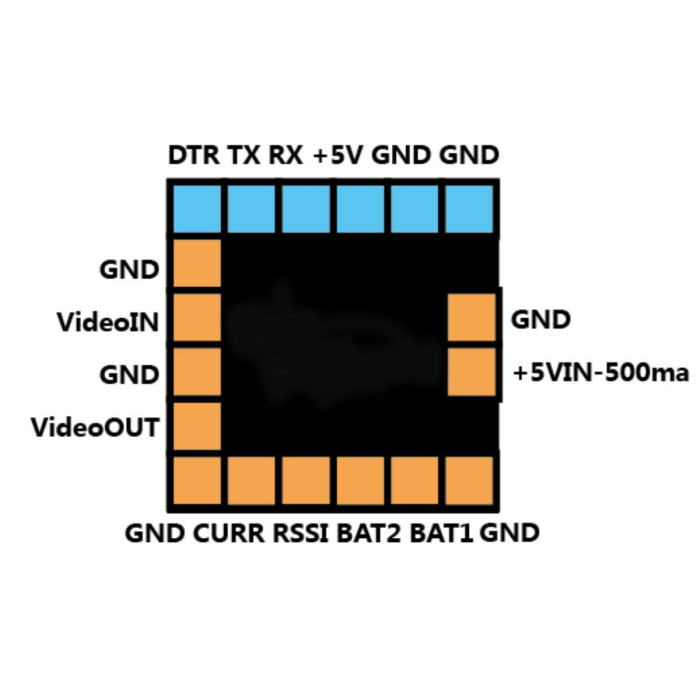

Реализованы выводы для удобного подключения датчиков питания от двух разных батарей, RSSI сигнала, а так же для сенсора тока.
Данный модуль подходит для таких контроллеров как: ArduPilot (APM, Hawk), Naze32, Flip 32, CCD3, MultiWii и др.
Для прошивки и настройки нужно подключить MinimOSD к компьютеру с помощью USB-UART переходника (FTDI, PL2303, CP2102 или любого другого модуля последовательного порта).

Особенности:

• Все функции как и у большого Minim OSD


• Регулятор питания отсутствует. Питание платы - 5 вольт


• UART вход (FTDI совместимый)


• Может считывать показания напряжения с батарей до 4S


• Вход для аналогового или цифрового PWM сигнала RSSI


• Вход для датчика тока

Характеристики:

• Управляющий контроллер: ATmega328P с Arduino bootloader


• Интерфейс управления: UART (5V)


• Микросхема OSD: MAX7456


• Напряжение питания: 4,85-5,15 В


• Ток потребления: до 145 мА при 5 В


• Тип OSD: Текстовый (псевдографика)


• Цветность OSD: Чернобелый


• Видеоформат: PAL | NTSC


• Размер отображения: 16 строк х 30 знакомест


• Размер знакоместа: 12х18 точек


• Размеры платы: 15х15x4 мм


• Вес платы: 1,2 г

Комплектация:

• Модуль MicroOSD - 1 шт

Дополнительно необходимо:

• Полётный контроллер с 5V-совместимым UART-ом - 1 шт

Особливості:

• Все функции как и у большого Minim OSD


• Регулятор питания отсутствует. Питание платы - 5 вольт


• UART вход (FTDI совместимый)


• Может считывать показания напряжения с батарей до 4S


• Вход для аналогового или цифрового PWM сигнала RSSI


• Вход для датчика тока

Характеристики:

• Управляющий контроллер: ATmega328P с Arduino bootloader


• Интерфейс управления: UART (5V)


• Микросхема OSD: MAX7456


• Напряжение питания: 4,85-5,15 В


• Ток потребления: до 145 мА при 5 В


• Тип OSD: Текстовый (псевдографика)


• Цветность OSD: Чернобелый


• Видеоформат: PAL | NTSC


• Размер отображения: 16 строк х 30 знакомест


• Размер знакоместа: 12х18 точек


• Размеры платы: 15х15x4 мм


• Вес платы: 1,2 г

Комплектація:

• Модуль MicroOSD - 1 шт

Додатково необхідно:

• Полётный контроллер с 5V-совместимым UART-ом - 1 шт
