Модуль живлення Holybro PM07 V3 14S

Що робить модуль живлення

Holybro PM07 — плата розподілу живлення з вимірюванням: вона роздає струм від акумулятора на регулятори і одночасно передає політному контролеру напругу й спожитий струм. Саме звідси контролер знає рівень заряду й може повернути апарат додому, поки батарея ще жива.

Плата ставиться між акумулятором і регуляторами, тобто через неї йде весь силовий струм — паяння тут має бути акуратним, холодний контакт на такій лінії гріється. Максимальну напругу звіряйте з характеристиками у картці: модуль випускається у версіях під різну кількість комірок, і ставити його на збірку вище розрахункової не можна.

Модуль живлення Holybro PM07 V3 14S

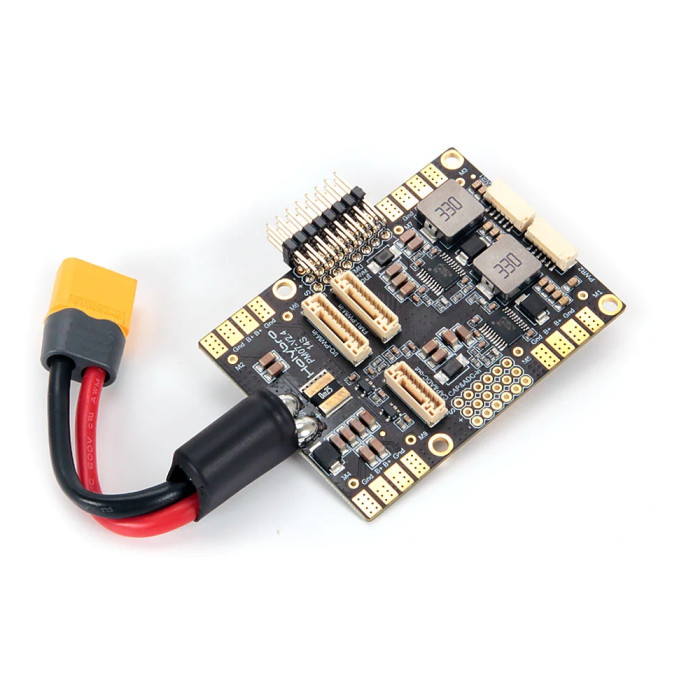

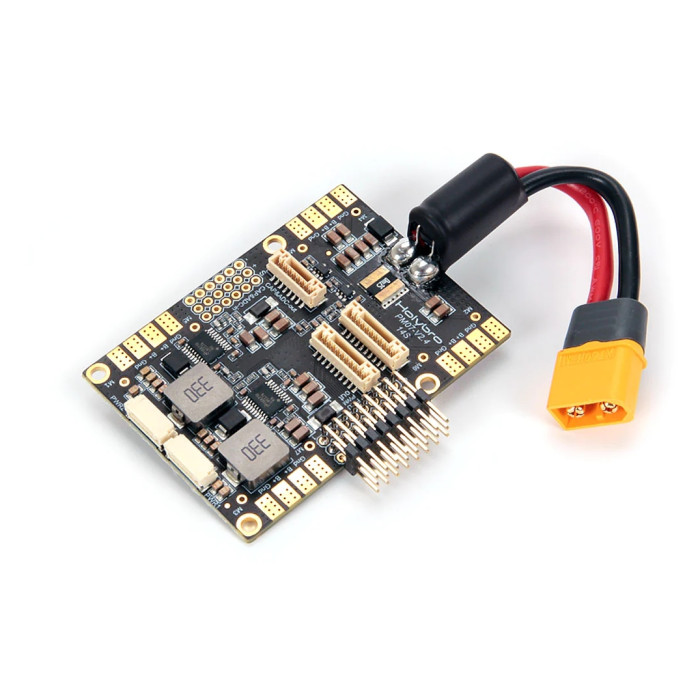

Цей модуль живлення PM07 подає чисту напругу 5,2 на польотний контролер від акумулятора і забезпечує вимірювання споживання струму і напруги акумулятора за допомогою аналогового сигналу через 6-контактний кабель JST-GH, а також вбудоване управління живленням і розподілом сигналу для 8 регуляторів швидкості.
PM07 має два вихідні порти 5,2 В, які можуть забезпечувати резервне живлення контролера польоту з незалежними ланцюгами, мікросхемою BEC та схемами.

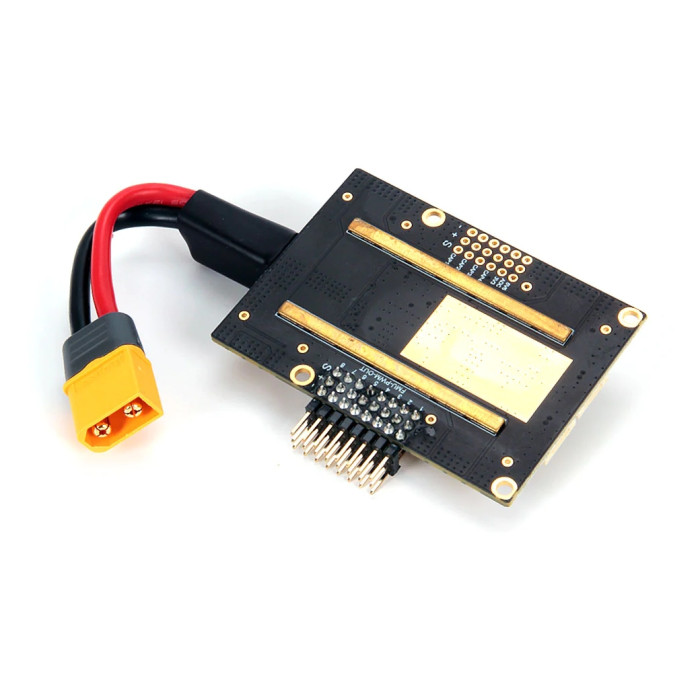

Він також відмінно підходить для польотних контролерів, які не мають вбудованих контактів сервоприводу, таких як Pixhawk 6C і Pixhawk 4. Він поставляється з попередньо припаяними проводами, конденсатором і роз'ємом XT60.

Будь ласка, зверни увагу:
Конектор XT60 та провід 12AWG, попередньо припаяні до плати, розраховані на безперервний струм 30 А та імпульсний струм 60 А (< 60 секунд). Якщо використовується вищий струм, тип вилки та розмір дроту слід змінити відповідним чином. Ви можете звернутись до цієї діаграми для довідки.
Цей модуль живлення PM02 використовує аналоговий вивід даних і несумісний з Pixhawk 5X і 6X (потрібний цифровий PM, такий як PM02D).

Характеристики:

• Вхідна напруга: 2S-14S
• Друкована плата робочий струм: 90А
• Друкована плата піковий струм: 140 А (<60 с)
• Вихід: 5,2 В постійного струму та 3 А макс.
• Дільник напруги: 18,182
• Ампер на вольт: 36,364
• Розміри: 68*50*10 мм
• Монтажні отвори: 45*45 мм

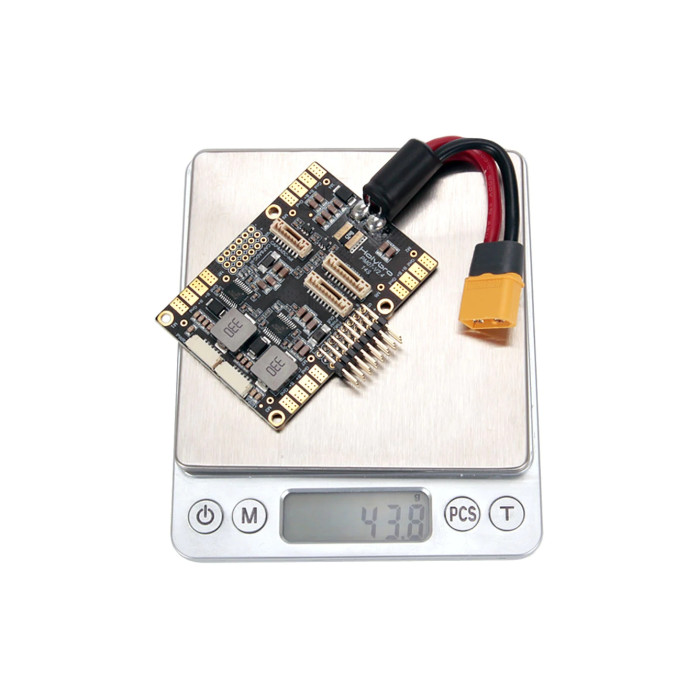

• Вага: 43,8 г

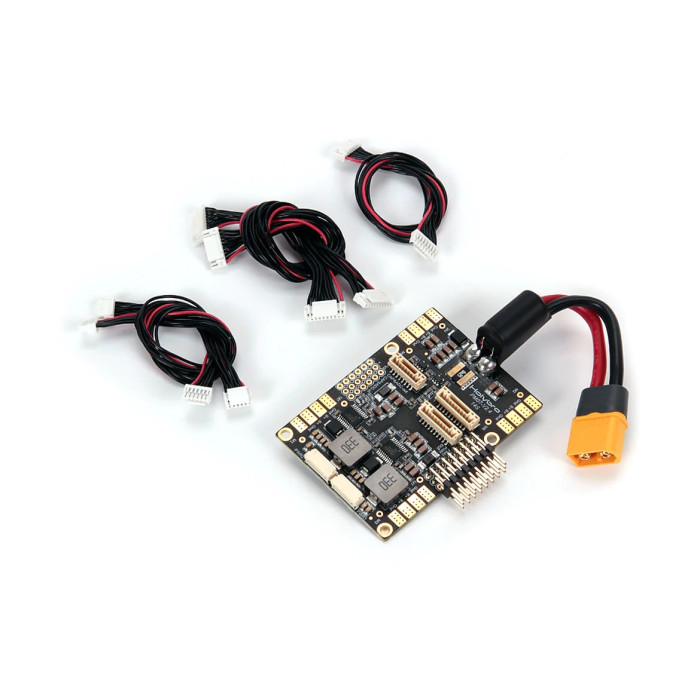

Комплектація:

• 1x плата PM07
• 1x 80 мм з'єднувальний дріт XT60 (встановлено)
• 1x електролітична ємність: 220 мкФ 63 В (встановлена)
• 2x JST GH 10P кабель
• 1x кабель JST GH 8P
• 2x JST GH 6P кабель
