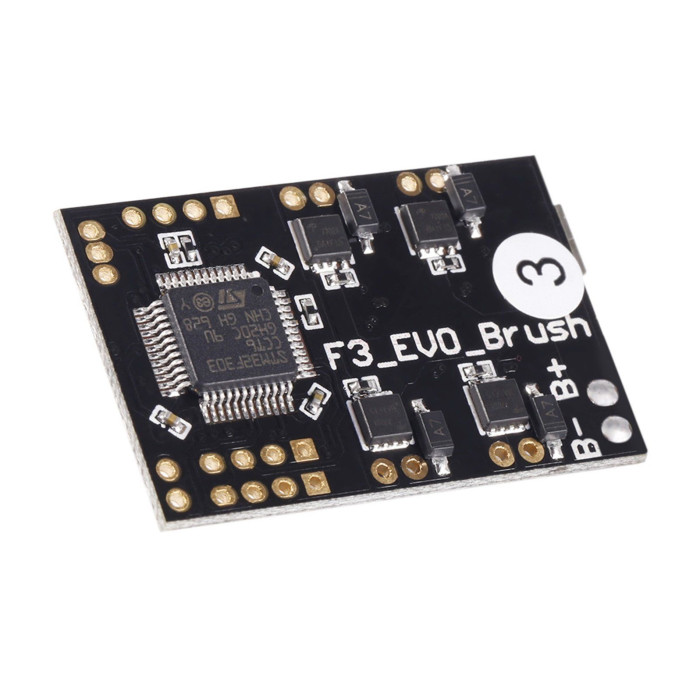

Політний контролер SP Racing F3 EVO колекторний

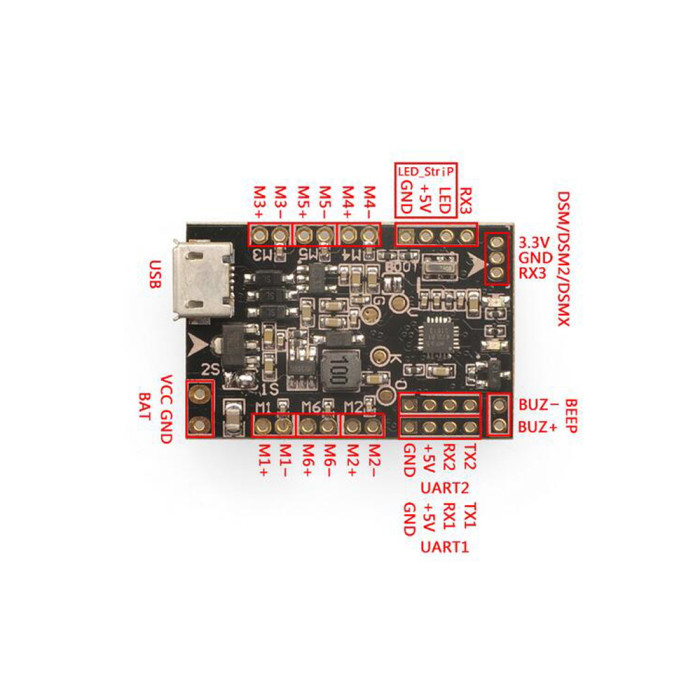

Польотний контролер SP Racing F3 EVO це зменшена версія контролера польоту SP RACING F3 для мікро мультироторних систем на колекторних моторах. Цей контролер оснащений сучасним високопродуктивним чипом STM32F303, що дозволяє літати немов на гоночному квадрі. Підключення приймача SBUS - підключається в UART2, до контактів +5V, GND, і RX2 (сигнал SBUS). У вкладці конфігуратора, у портах потрібно виставити галочку SerialRX на UART2, а також у вкладці конфігурації обрати SBUS підключення RX_SERIAL. PPM - підключається до роз'єму UART2, до контактів +5V, GND, і RX2 (сигнал PPM). У вкладці конфігурації, у налаштуваннях приймача обрати RX_PPM. DSM - підключається безпосередньо запайкою в інтерфейс DSM до контактів на 3.3V, GND, RX3. У портах потрібно виставити SerialRX3 на UART3 Налаштування для CleanFlight Для коректної роботи контролера і колекторних моторів необхідно в командному рядку (CLI) CleanFlight або BetaFlight прописати наступну команду " set motor_pwm_rate = 1000 ", після чого виконати команду " save " для збереження налаштувань.

Особливості:

• Підключення до 6 колекторних моторів (до 10А на канал)


• Підтримує прошивку CleanFlight, BetaFlight


• Крихітні розміри і вага


• Підтримка приймачів SBUS, PPM, DSM


• Підключення приймачів через UART


• Підтримка живлення системи 1-2S (вибирається перемичкою)


• Послідовний порт UART2, UART2, UART3, з виводом зовнішнього живлення до 500мА


• Вбудований датчик напруги батареї та вихід для буззера

Характеристики:

• Назва: SP RACING F3 EVO


• Чип: STM32F303CCT6


• Акселерометр: MPU6500

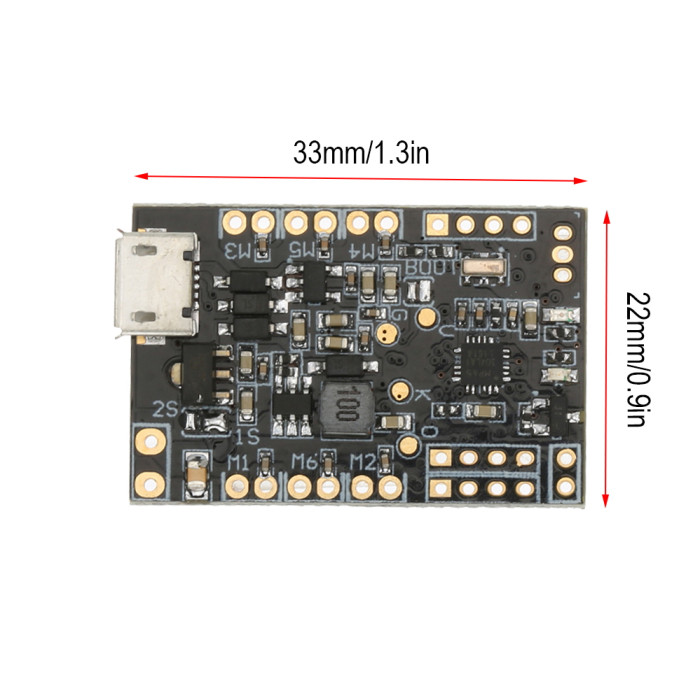

• Розміри: 22мм х 32.5мм


• Товщина: 1.2мм


• Вага: 3г

Комплектація:

• Польотний контролер SP Racing F3 EVO - 1шт
