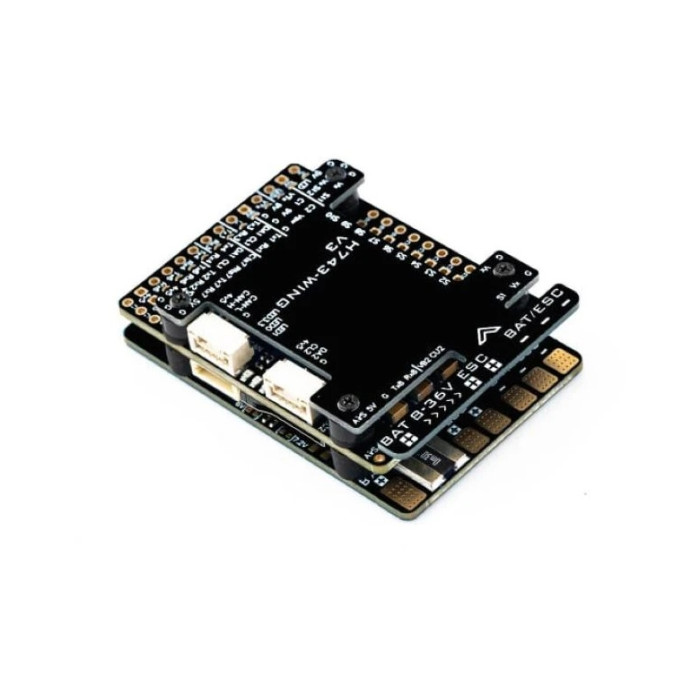

Полётный контроллер Hobbyporter H743 WING V3

Характеристики:

• MCU: STM32H743VIT6,480 МГц, 1 МБ ОЗУ, 2 МБ флэш-памяти


• IMU: MPU6000 (SPI1) и ICM42605 (SPI4)


• Экранное меню: AT7456E (SPI2)


• Слот для карт MicroSD (SDIO)


• 7xUarts (1,2,3,4,6,7,8) со встроенной инверсией.


• 13xPWM выходов (включая «светодиодную» панель)


• 2xI2C


• 1xCAN


• 6xADC (VBAT, ток, RSSI, аналоговый AirSpeed, VB2, CU2)


• 3 светодиода для FC STATUS (синий, красный) и 3.3Vindicator (красный)


• 1xSPI3breakout


• USB/BeepExtender с Type-C (USB2.0)


• Переключатель двух входов камеры


• 5 В/9 В (12 В) для переключателя питания камеры/VTX


• Высокоточный датчик тока (90 А непрерывно, 220 А пик)


• Датчик напряжения батареи: 1K:10K (шкала 1100 в INAV,


• BATT_VOLT_MULT11.0 в ArduPilot)


• АЦП VB2 Делитель напряжения: 1K:20K


• АЦП AirSpeed ​​Делительное напряжение:20K:20K


• Статическая мощность 160 мА при 5 В


• Прошивка FC


• ArduPilot (ChiBiOS): MATECH743


• INAV: MATECH743


• PDB


• Диапазон входного напряжения:8~36 В (3~8SLiPo) с защитой TVS


• 2 блока питания ESC


• ТокДатчик:220 А, 3,3 В пост. тока (шкала 150 вINAV, 66,7 А/VinArduPilot)


• Резистор датчика: 90 А непрерывно, 220 А пик.


• Предназначен для контроллера полета, приемника, OSD, камеры, камеры, светодиодной ленты 2812,


• Зуммера, модуль GPS, скорость полета


• Выход 5,15+/-0,1В постоянного тока


• Постоянный ток 2 А, 3 А пиковый


• BEC 9 В/12 В выход


• Предназначен для видеопередатчика, камеры, подвеса.


• Непрерывный ток2 А, 3 А пик


• 12 В опции с перемычкой


• Предназначен для сервоприводов.


• Регулируемое напряжение, 5 В по умолчанию, 6 В или 7,2 В с помощью перемычки


• Непрерывный ток8 А, 10 А пик


• 3,3 В выход


• Линейный регулятор


• Непрерывный ток: 200 мА


• Монтаж: 30,5 х 30,5 мм, Φ4 мм с втулками Φ3 мм


• Размеры: 54 х 36 х 13 мм


• Вес: 30 г с USB удлинителем

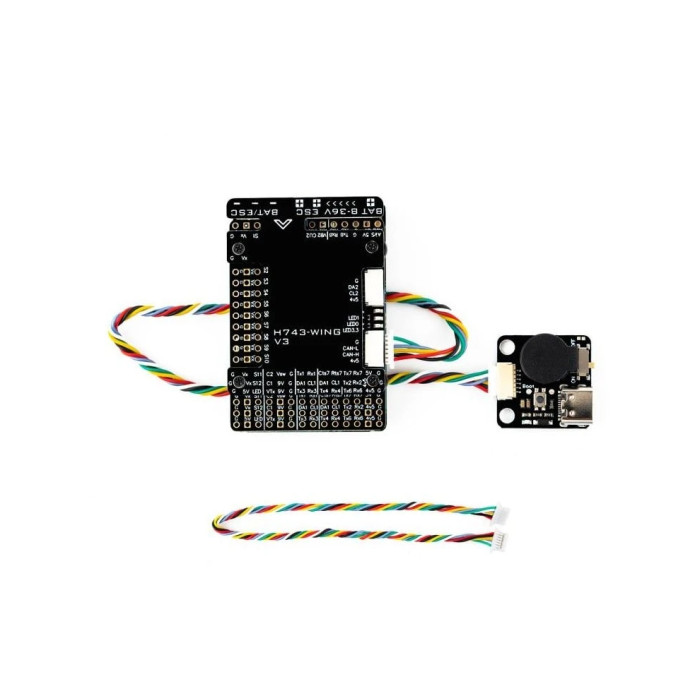

Комплектация:

• Контроллер H743 – 1 шт


• USB (Type-C)/Beep (пассивный зуммер) удлинитель - 1 шт


• 20 см JST-SH-6PtoJST-SH-6Pкабель для USB-удлинителя - 1 шт


• 20 см JST-GH-4PtoJST-GH-4P кабель для порта CAN и I2C - 2 шт


• RubyconZLH 35V470uFконденсатор - 1 шт


• Dupont2.54pins (плата поставляется нераспаянной) – 1 шт
