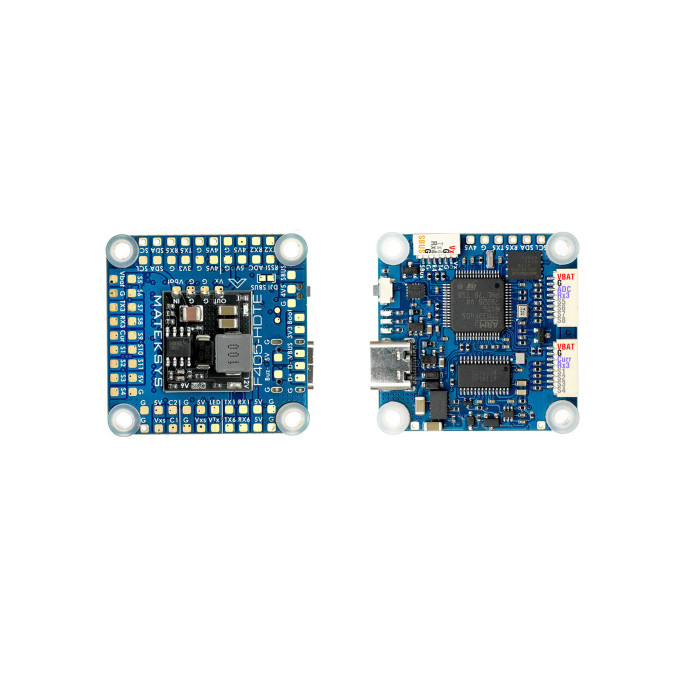

Полётный контроллер Matek F405 HDTE

Характеристики:

• Микроконтроллер: STM32F405RGT6


• IMU: ICM42688-P


• Экранное меню: AT7456E, экранное меню DJI


• Барометр: SPL06-001 (I2C)


• Черный ящик: флэш-память объемом 16 Мбайт.


• 6x UART, 1x опция Softserial_Tx


• 12 выходов ШИМ (8x Dshot)


• 1x I2C


• 4x ADC (VBAT, ток, RSSI, скорость полета)


• 2x PINIO


• 2x SH1.0_8-контактный разъем для регулятора скорости 4 в 1


• 1 разъем SH1.0_6pin для системы HD (Caddx Vista и Air Unit)


• 3 светодиода для статуса FC (синий, зеленый) и индикатора 3,3 В (красный)


• Выход 9 ~ 16 В (Vxs), переключаемый ВКЛ/ВЫКЛ


• Переключаемый сигнал двойной аналоговой камеры


• Вход: 9 ~ 60 В (3 ~ 12S LiPo)


• BEC: 5 В 1,5 А

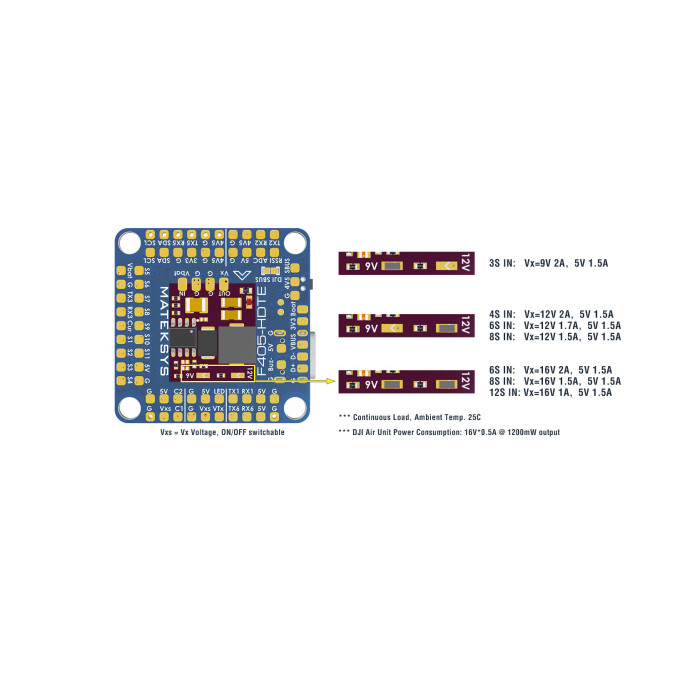

• BEC: Vx, 9~16 В/1~2 А (3S IN/9 В 2 А, 4 S IN/12 В 2 А, 6 S IN/16 В 2 А, 8 S IN/16 В 1,5 А, 12 S IN/16 В 1 А)


• Датчик напряжения аккумулятора: 1K:20K (шкала INAV 2100, шкала BF 210)


• Нет встроенного датчика тока, поддерживается внешний датчик тока PDB/4in1


• ArduPilot: MatekF405-TE


• INAV: MATEKF405TE


• BetaFlight: MATEKF405TE


• Крепление 30,5 x 30,5 мм, Φ4 мм с втулками Φ3 мм.


• Размеры: 36 х 36 х 9 мм.


• Вес: 7 г

Комплектация:

• Полетный контроллер - 1 шт


• Силиконовые вкладыши М4 на М3 - 6 шт

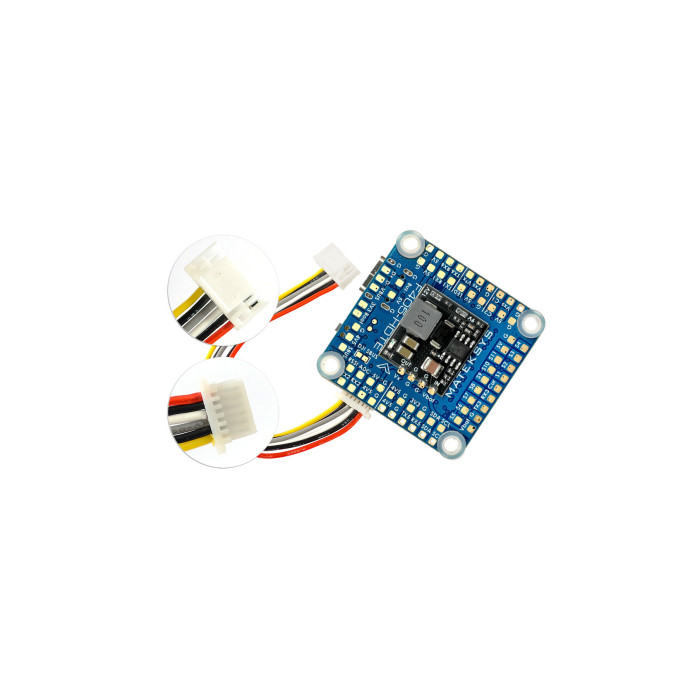

• SH1.0_8-контактный кабель 5 см - 1 шт


• SH1.0_8pin - 2 шт


• Кабель SH1.0_6-контактный — GH1.25_8-контактный для DJI Air Unit (заменен на черный кабель SH1.0-6-контактный — черный SH1.0-6-контактный длиной 12 см с 1 августа 2023 г.) - 1 шт
