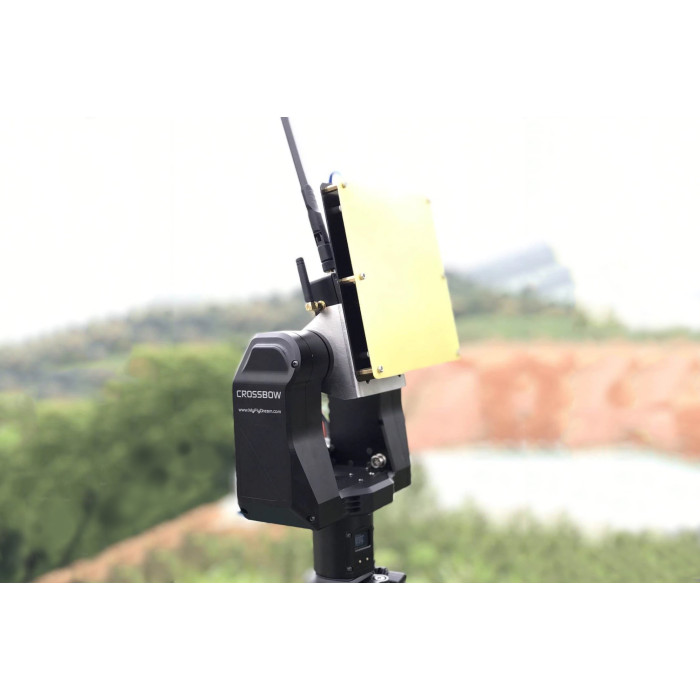

Трекер автоматический MFD Crossbow для антенн до 3кг

Трекер автоматический MFD Crossbow для антенн до 3кг

Данный трекер можно использовать в паре с обычным аналоговым видеолинком, используя технологию VBI (Vertical Blanking Interval). Для неё не нужен видеопередатчик с отдельным аудиоканалом, необходимая информация берется с полётного контроллера или GPS и с помощью модуля TeleFly Tiny/PRO подмешивается к видеосигналу в промежутках между полукадрами, когда условный "луч" идёт от нижней строки к верхней. Таким образом если на БПЛА есть стандартная курсовая камера, для использования трекера достаточно в разрыв провода видеосигнала после OSD-системы (это важно) подключить модуль адаптера и подключить видеоприёмник на трекер в соответствующее гнездо, чтоб последний мог получить доступ к закодированной информации.

Также трекер может использовать данные с MAVLINK телеметрии для определения местоположения дрона, таким образом нет необходимости устанавливать дополнительный радиоканал для наведения на дрон без использования дополнительного радиоканала для работы трекера.

Характеристики:

• Максимальная скорость по азимуту: 300°/с


• Максимальная скорость по подъёму: 60°/с


• Размах по азимуту: бесконечно/450°


• Размах по подъёму: -15 - 135°


• Максимальное усилие: 14 кгс/см


• Рабочее напряжение: 12-16 В (3-4S аккумулятор)


• Разъём питания: XT60


• Потребляемая мощность: 15 Вт (в среднем)


• Механизм наведения: Передача координат с БПЛА


• Компас: уже встроенный в трекер


• GNSS приёмник: встроенный в трекер


• Протокол наведения: MFD VBI (нужен аналоговый видеолинк), S.Port, MavLink 1.0/2.0 (прослушивание телеметрии)

Комплектация:

• Трекер с установленным адаптером NP-F - 1 шт


• Адаптер USB-UART (CH340) - 1 шт


• Кабель видеовыхода - 1 шт


• Кабель подключения к приёмнику - 1 шт


• Пакет метизов - 1 шт
