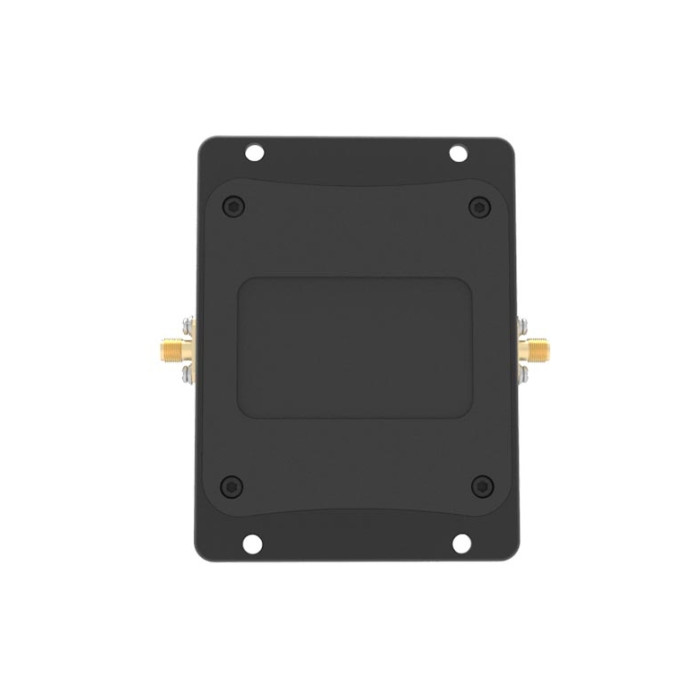

Усилитель сигнала HS2405X1 разработан специально для частотного диапазона 2,4 ГГц в стандарте IEEE 802.11 b/g/n и является двунаправленным усилителем мощности (на приём и на передачу). Данный усилитель совместим с технологиями прямого расширения спектра (DSSS), мультиплексирования с частотным разделением каналов (OFDM) и другими. Используя технологию дуплесной связи разделённой во времени (TDD), технологию быстрого определения наличия излучения, а также линейный усилитель мощности, он значительно увеличивает расстояние радиосвязи при этом обеспечивая скорость передачи данных по стандартам IEEE 802.11 b/g/n.

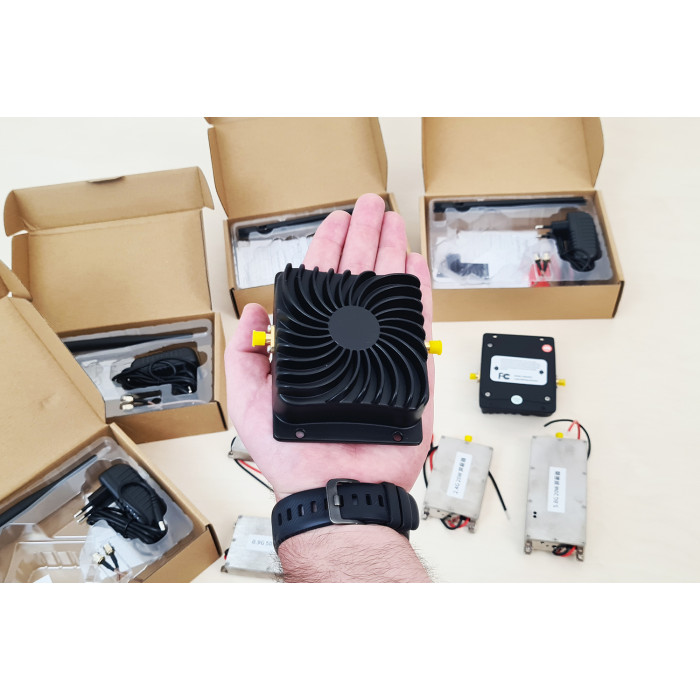

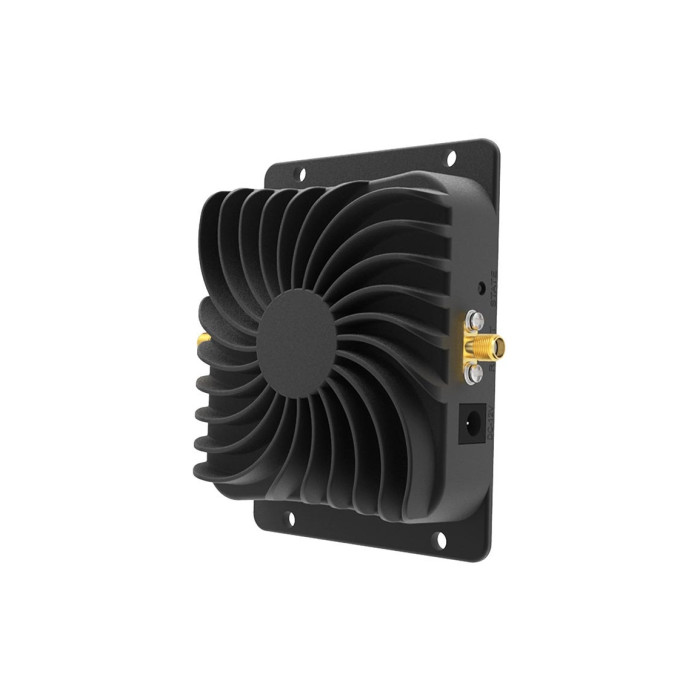

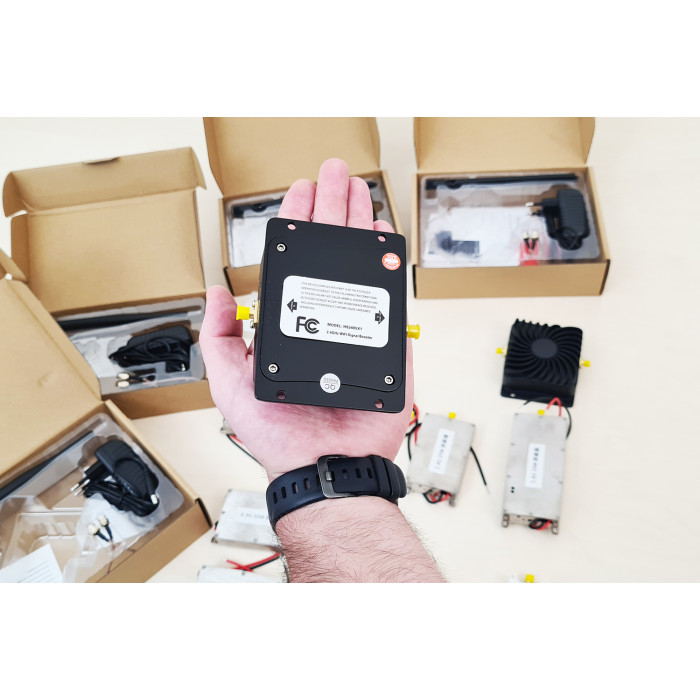

Коеффициент усиления по передаче составляет 13 Дб, что может увеличить мощность излучения в 20 раз и значительно увеличить дальность связи. Уровень шумов составляет менее 2,5 Дб, что при усилении на приём в 25 Дб позволяет значительно увеличить чувствительность и расстояние на котором будет эффективный приём. Максимальная мощность передатчика составляет 5000 мВт, что значительно увеличивает радиус покрытия радиосистемы. Ультраширокий диапазон напряжения питания от 6 до 55 В позволяет легко интегрировать усилитель в существующие инженерные системы. Прост в использовании: подключи кабель от модема, антенну и питание. Далее он готов к работе. Дюралевый корпус не только даёт высокую прочность, но и является хорошим теплоотводом.

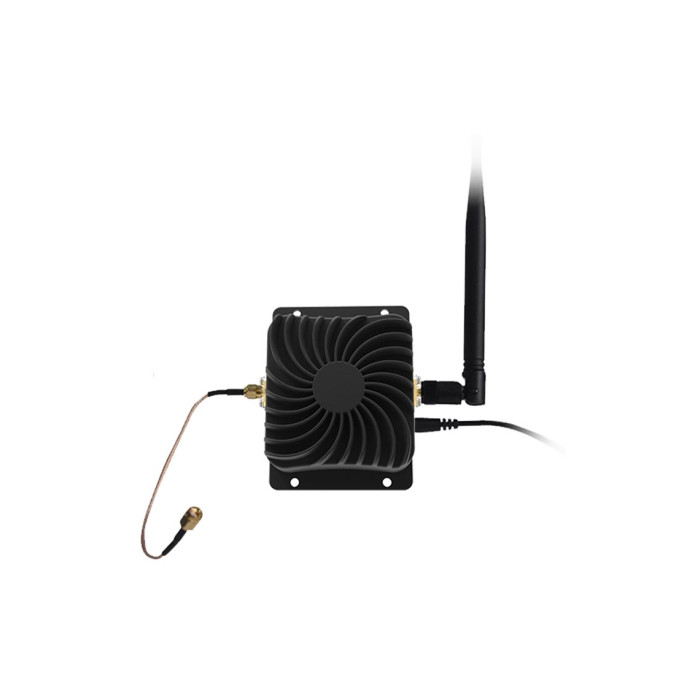

Порядок установки: 1) Обесточить приёмопередатчик (точку доступа/маршрутизатор/радиомодем) 2) Снять антенну с приёмопередатчика 3) Используя фидер RG316 подключите выход антенны приёмопередатчика к входу RFIN усилителя 4) Подключите антенну к выходу RFOUT усилителя 5) Подключите питание сначала на усилитель, потом на приёмопередатчик
Характеристики:
Диапазон рабочих частот: 2400 - 2500 МГц
Напряжение питания: 6 - 15 В
Ток потребления: 575 мА при 12 В и выходной мощности 29 дБм
Усиление по приёму: 25 ± 1 Дб
Усиление по передаче: 13 ± 1 Дб
Уровень входного сигнала: 3 - 20 дБм
Максимальная выходная мощность (P1dB): 37 дБм (5 Вт)
Магнитуда вектора ошибки (EVM): 3% при 29 дБм 802.11g 54 мБит/с OFDM 64QAM полоса 20 МГц
Коефициент шумов: менее 2,5 Дб
Входной разъём: SMA Female (jack)
Выходной разъём: RP-SMA Female (jack)
Время переключения приём/передача: менее 1 мкс
Индикация: Красный - приём, Зеленый - передача
Окружающая температура: -40 - +70 °C
Рабочая влажность: менее 95 %

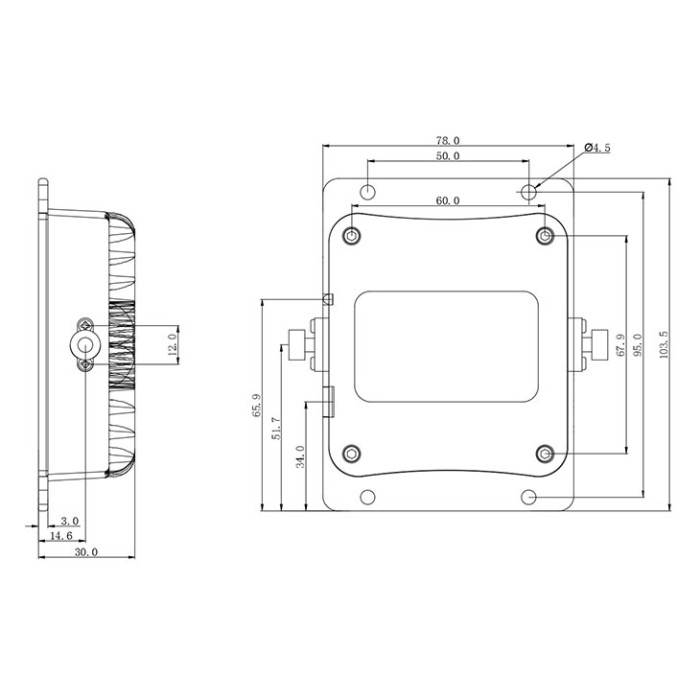

Размеры: 103,5х96,5х30,5 мм
Вес: 266 г
Комплектация:
Усилитель - 1 шт
Антенна диполь - 1 шт
Переходник SMA Male (plug) - RP-SMA Male (plug) 10 см - 1 шт
Блок питания 12 В 1,5 А DC 5/2 мм - 1 шт
Инструкция - 1 шт
Гарантийный талон - 1 шт
Характеристики:
Діапазон робочих частот: 2400 - 2500 МГц
Напруга живлення: 6 - 15 В
Струм споживання: 575 мА при 12 В та вихідний потужності 29 дБм
Посилення прийому: 25 ± 1 Дб
Посилення передачі: 13 ± 1 Дб
Рівень вхідного сигналу: 3 – 20 дБм
Максимальна вихідна потужність (P1dB): 37 дБм (5 Вт)
