Підсилювач сигналу 5.8 ГГц SZHUASHI HS5805Z1 (5 Вт)

Підсилювач сигналу HS5805Z1 розроблений спеціально для частотного діапазону 5,8 ГГц у стандарті IEEE 802.11 b/g/n і є двонаправленим підсилювачем потужності (на прийом та на передачу). Даний підсилювач сумісний з технологіями прямого розширення спектру (DSSS), мультиплексування з частотним поділом каналів (OFDM) та іншими. Використовучи технологію дуплесного зв'язку розділеного в часі (TDD), технологію швидкого визначення наявності випромінювання, а також лінійний підсилювач потужності, він значно збільшує відстань радіозв'язку при цьому забезпечуючи швидкість передачі даних за стандартами IEEE 802.11 b/g/n.

Коефіцієнт посилення передачі становить 17 Дб, що може збільшити потужність випромінювання в 50 разів і значно збільшити дальність зв'язку.
Рівень шумів становить близько 3.2 Дб, що з посиленні прийом у 14 Дб дозволяє значно збільшити чутливість і відстань у якому буде ефективний прийом.
Максимальна потужність передавача становить 5000 мВт, що значно підвищує радіус покриття радіосистеми.
Широкий діапазон напруги живлення від 6 до 18 В дозволяє легко інтегрувати підсилювач в існуючі інженерні системи.

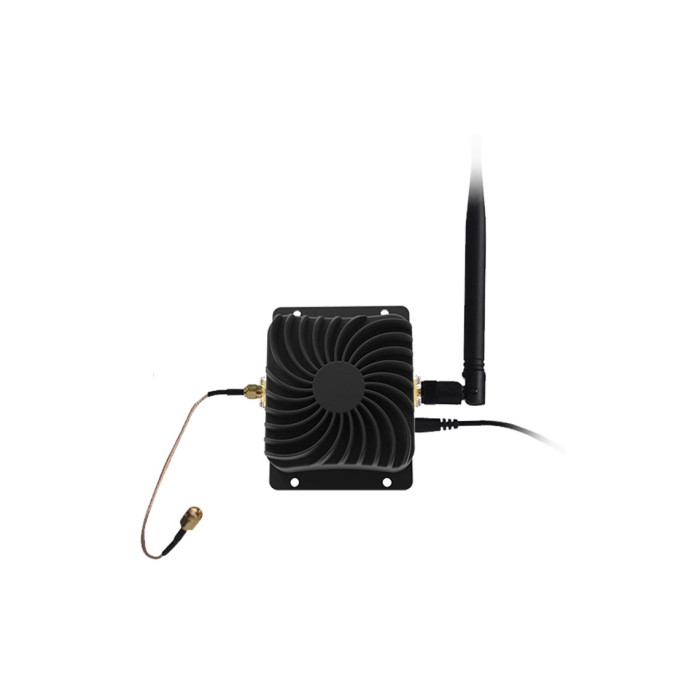

Простий у використанні: підключи кабель від модему, антену та живлення. Далі він готовий до роботи.

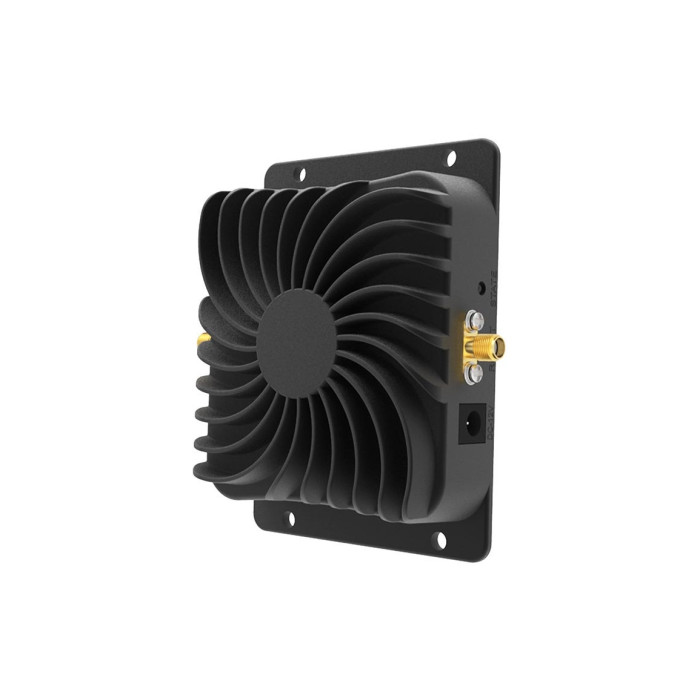

Дюралевий корпус не тільки дає високу міцність, але і є добрим розсіювачем тепла.

Порядок встановлення:
1) Знеструмити приймач (точку доступу/маршрутизатор/радіомодем)
2) Зняти антену з приймача
3) Використовуючи фідер RG316 підключіть вихід антени приймача до входу RFIN підсилювача
4) Підключіть антену до виходу підсилювача RFOUT
5) Підключіть живлення спочатку на підсилювач, потім на приймач.

Характеристики:

• Діапазон робочих частот: 5700 - 5850 МГц
• Напруга живлення: 6 - 18 В
• Струм споживання: 575 мА при 12 В та вихідний потужності 29 дБм
• Посилення прийому: 14 ± 1 Дб
• Посилення передачі: 17 ± 1 Дб
• Рівень вхідного сигналу: 3 – 20 дБм
• Максимальна вихідна потужність (P1dB): 37 дБм (5 Вт)
• Магнітуда вектора помилки (EVM): 3% при 29 дБм 802.11g 54 мБіт/с OFDM 64QAM смуга 20 МГц
• Коефіцієнт шумів: менше 3,2 Дб
• Вхідной роз'єм: SMA Female (jack)
• Вихідний роз'єм: RP-SMA Female (jack)
• Час перемикання прийом/передача: менше 1 мкс
• Індикація: Червоний - прийом, Зелений - передача
• Навколишня температура: -40 - +70 °C
• Робоча вологість: менше 95%

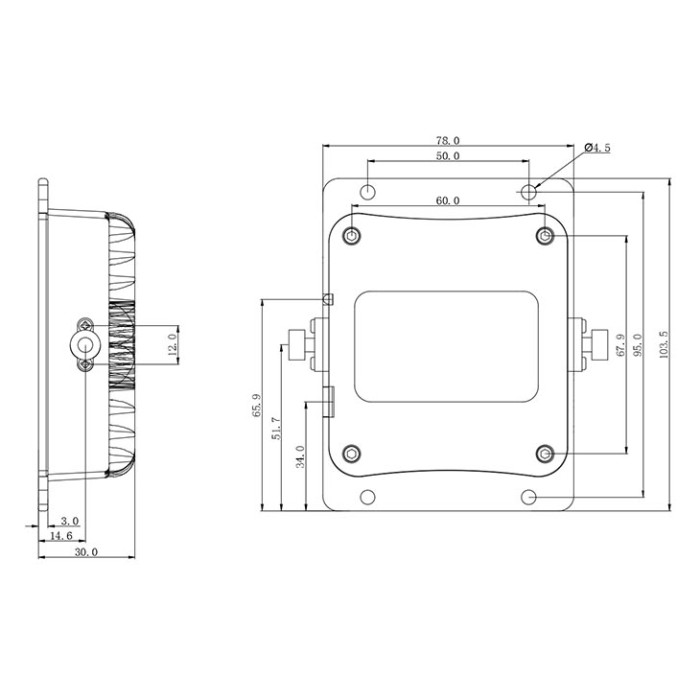

• Розміри: 103,5х96,5х30,5 мм
• Вага: 260 г

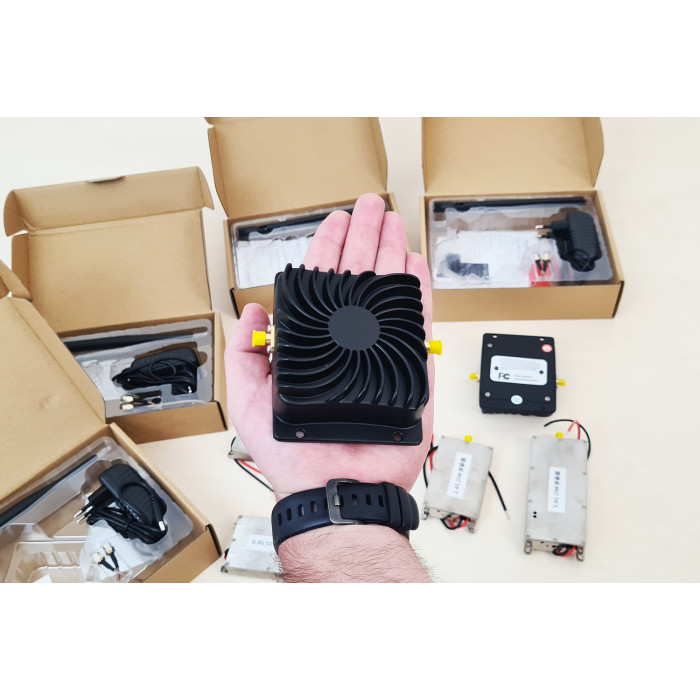

Комплектація:

• Підсилювач - 1 шт
• Антена диполь - 1 шт
• Перехідник SMA Male (plug) - RP-SMA Male (plug) 10 см - 1 шт
• Блок живлення 12 В 1,5 А DC 5/2 мм - 1 шт
• Інструкція - 1 шт
• Гарантійний талон - 1 шт
